| MOQ: | 1 세트/부품 |
| standard packaging: | 촉탁 |
| Delivery period: | 5~30 일 |
| 결제 방법: | T/T |

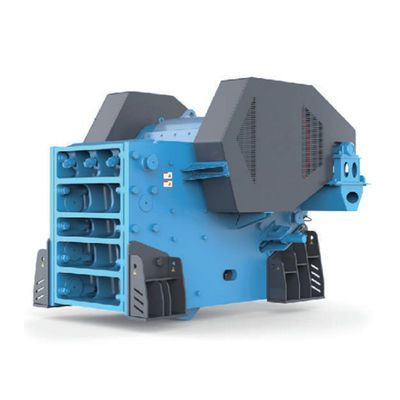

JC 시리즈 턱 크루셔는 전문 분쇄 기술과 연구 성과를 채택했습니다.그것은 턱 분쇄기 설계와 제조에 대한 경험의 몇 년에 기초한 유한 원소 분석 방법을 사용하여 성공적으로 개발 된 새로운 분쇄기입니다.
전통적인 턱 크레셔와 비교하면, JC 시리즈 턱 크레셔는 세부 사항에 더 많은 관심을 기울입니다.그리고 JC 시리즈 턱 크레셔는 우수한 강도 구조의 장점을 제공합니다신뢰성 있는 장비, 더 높은 분쇄 비율, 더 큰 용량과 저렴한 비용
특징 과 이점
1견고한 구조
두 가지 유형의 프레임:접속 및 패키지.일반적으로,작고 중형 모델은 용접,큰 모델은 패키지를 채택합니다.
용접 된 프레임은 넓은 전환 원 가장자리를 채택합니다. 스트레스 농도를 크게 줄여 프레임을 동일한 강도로 보장합니다.그것은 좋은 충격 저항과 낮은 실패율의 특징을 가지고 있습니다등등.
패키지된 프레임은 고급 모듈화, 용접이 없는 프레임 구조 설계, 높은 내구력 및 신뢰성을 사용합니다.전체 세트 조립 디자인은 운송 및 설치에 편리합니다특히 지하 광산 셰프트, 고위도 광산 및 다른 좁고 어려운 운송 장소 설치에 적합합니다.
2최적화 된 구멍 설계는 훌륭한 재료 공급 용량을 가능하게합니다.
구멍은 대칭 "V" TVPE로 설계되어, 턴플릿의 좋은 절단 각과 긴 스트로크를 제공합니다.높은 출력 및 더 나은 등급은 또한 전통적인 PE 시리즈 턱 크레셔와 비교하여 턱 판에 마모를 감소.
3.중량 이동식 턱 단체의 긴 작동 수명
중력 이동 턱 조립은 중력 특이한 축을 채택합니다.높은 질량 중량 롤링 베어링 및 유한 요소 소프트웨어 최적화 이동 턱판 이동 턱 집합의 충격 저항과 높은 안정성을 보장미루기 밀폐와 중앙 융합 윤활 시스템은 류류 윤활유가 오염되지 않고 윤활유가 더 편리하다는 것을 보장합니다.따라서 집합은 긴 작업 시간과 안정성을 가질 수 있습니다
4이동식 턱에 대한 방패 설계
가동 가능한 턱 위에 무거운 방패가 설치되어 물질의 충돌을 피합니다. 그것은 가동 가능한 턱과 내부 베어링을 손상으로부터 효과적으로 보호 할 수 있습니다.
5전체 베어 지원
전체 주철 베어 하우징은 프레임과 완전히 호환되며 결합 베어 하우징을 피하여 고정 과정에서 베어에 불필요한 급진적 부하가 발생합니다.베어링이 더 부드럽게 달리는 것.
6. 편리한 배열 설정 조정
JC 시리즈 턱 큐셔는 배열 범위에 대한 기계적 또는 수학적 조절을 채택합니다.
7통합 모터 설치
모터 좌석과 프레임의 통합 설치는 설치 공간을 절약 할뿐만 아니라
프레임,모터 좌석,모터 좌석의 동시 움직임, 조절 가능한 모터 좌석은 V 벨트 긴장을 조절할 수 있습니다.
8진동 흡수 설계
분쇄기는 고무 진동 흡수 장치로 고정되어 진동 피크를 효과적으로 흡수 할 수 있으며 분쇄기는 수직 및 경사적으로 움직일 수 있으므로 기초에 대한 충격을 줄일 수 있습니다.
기술 데이터
| 모델 |
피드 오프닝 크기 (mm) |
방출 범위 (mm) |
용량 (t/h) |
모터 전력 (kW) |
| JC231 | 510×800 | 40~150 | 50~250 | 55~75 |
| JC337 | 580×930 | 50~160 | 75-265 | 75-90 |
| JC340 | 600x1060 | 60~175 | 85~300 | 75-90 |
| JC3540 | 650x1060 | 110-225 | 120-400 | 75-90 |
| JC442 | 700×1060 | 70-150 | 120~380 | 90~110 |
| JC440 | 760×1020 | 70~200 | 120-520 | 90~132 |
| JC443 | 850×1100 | 80-215 | 190~670 | 132-160 |
| JC549 | 950×1250 | 110-250 | 315-845 | 160~200 |
| JC549 (II) | 1000x1250 | 160~300 | 480-1105 | 160~200 |
| JC5149 | 1050×1250 | 210~350 | 650~1310 | 160~200 |
| JC555 | 1070×1400 | 125~250 | 385-945 | 160~220 |
| JC5155 | 1170×1400 | 225-350 | 755-1425 | 160~220 |
| JC649 | 1100×1250 | 125~300 | 400~1065 | 160~200 |
| JC659 | 1200×1500 | 150 ~ 350 | 485-1425 | 200~250 |
| JC663 | 1200×1600 | 150 ~ 350 | 520~1475년 | 250~355 |
| JC759 | 1300×1500 | 150 ~ 350 | 480-1300 | 220~315 |
| JC771 | 1500×1800 | 150 ~ 350 | 590~1800년 | 315-400 |
| JC771 (I) | 1500x1800 | 150~400 | 590-2100 | 315-400 |
| JC783 | 1500×2100 | 175-450 | 760-2700 | 400~500 |
열기 용량은 중간 강도 암석의 순간 샘플링에 기초합니다.위의 데이터는 참조를 위한 것입니다. 특정 프로젝트에 대한 장비 선택에 대한 우리의 엔지니어와 연락하십시오.위 그림에 표시된 분쇄기 출력은 평균 특이 중량 2.7t/m3의 중간 부서지기 쉬운 바위 분쇄에 기초합니다.피드 소재가 분쇄 챔버로 들어올 때 교량 및 차단 없이 부드럽습니다.작은 값은 사료가 배charge 포트보다 작지 않을 때 얻습니다. 큰 값은 미세한 재료가 사료에 포함 될 때 얻습니다.산출량은 식단 방법과 곡물 크기의 구성과 같은 재료의 성격에 따라 달라질 수 있습니다.물과 진흙의 함유량, 밀도 및 부서지기성
|
|
